食品、醫藥、化工、石油、電力、紡織、造紙等給排水及燃氣管道用公稱壓力1.6MPa的D41X、D341X、D641X、D941X蝶閥，起到調節流量和攔截介質的作用。

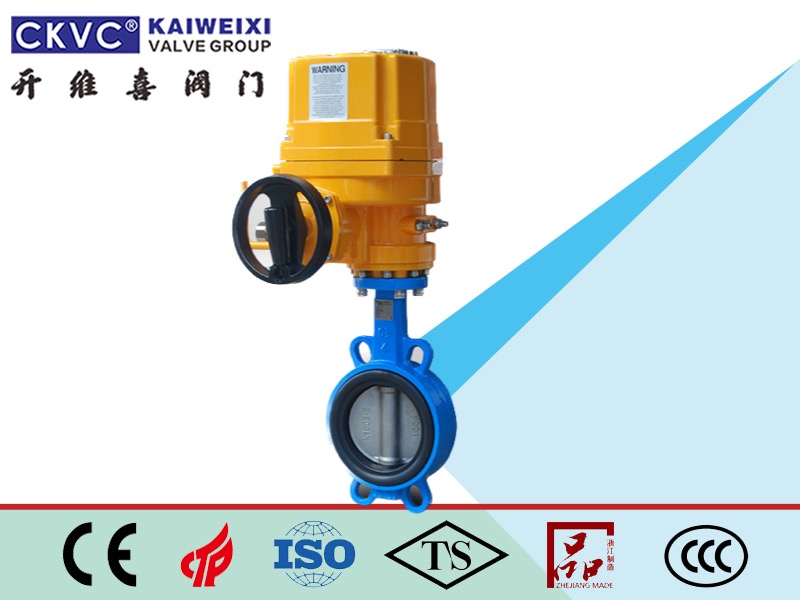

帶中間法蘭的電動蝶閥常見型號有d941x-10、d941f-10、d941x-16、d941f-16等。
1.設計新穎合理，結構獨特，重量輕，操作方便，開合快捷。
2.扭矩產生的彈性密封。
3.密封件可調節更換，密封性能可靠。
4.驅動方式有渦輪驅動、電動驅動和氣動驅動。
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗和檢驗：GB/T 13927
工作壓力(MPa) | 1.0~1.6 (PN10-PN16) | |||
適用溫度() | 180 | |||
適用介質 | 空氣、水、蒸氣、煤氣、油品等 | |||
材料 | 閥體 | 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 | ||
蝶板 | 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 | |||
閥桿 | 2Cr13 F304 F316 | |||
密封面 | 橡膠 NBR EPDM PTFE | |||
填料 | 柔性石墨 PTFE | |||
DN | L | 1.0MPa | 1.6MPa | ||||||
D | D1 | H | H1 | z-d | D | D1 | z-d | ||
50 | 108 | 165 | 125 | 200 | 77 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 185 | 145 | 213 | 93 | 4-18 | 185 | 145 | 4-48 |
80 | 114 | 200 | 160 | 221 | 100 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 220 | 180 | 234 | 113 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 250 | 210 | 253 | 123 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 285 | 240 | 269 | 193 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 340 | 295 | 316 | 172 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 395 | 350 | 358 | 202 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 445 | 400 | 384 | 218 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 505 | 460 | 439 | 253 | 16-22 | 520 | 470 | 16-26 |
400 | 216 | 565 | 515 | 500 | 300 | 16-26 | 580 | 525 | 16-30 |
450 | 222 | 615 | 565 | 528 | 328 | 20-26 | 640 | 585 | 20-30 |
500 | 229 | 670 | 620 | 552 | 352 | 20-26 | 710 | 650 | 20-33 |
600 | 267 | 780 | 725 | 669 | 397 | 20-30 | 840 | 770 | 20-36 |
700 | 292 | 895 | 840 | 745 | 498 | 24-30 | 910 | 840 | 24-36 |
800 | 318 | 1015 | 950 | 803 | 571 | 24-33 | 1025 | 850 | 24-39 |
900 | 510 | 1115 | 1050 | 880 | 615 | 28-33 | - | - | - |
1000 | 550 | 1230 | 1160 | 935 | 705 | 28-36 | - | - | - |
1200 | 630 | 1455 | 1380 | 1067 | 827 | 32-39 | - | - | - |
