400X型流量控制閥是一種穩定系統流量于設定值的自控閥門，不受閥前供水系統流量及壓力變化的影響。主閥啟閉通過閥門兩端壓差驅動，無需外接控制源。

　　主要用于空調、給排水、消防和各類工礦企業等供水管網等管路中需要對流量實現控制的場所和工況。

　　一、 特點

　　1、穩流效果好。感壓管向高靈敏的導閥發出信號，反應快速而準確;

　　2、調整操作方便。只需調節導閥的調節螺釘，就能獲得穩定的出口流量;

　　3、節能效果好。采用流線型設計，流阻小。閥門啟閉依靠介質自身壓力控制，無需外供驅動源。

　　二、 主要結構及外型尺寸

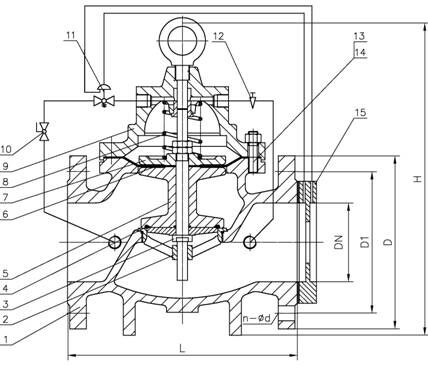

　　該閥主要由閥體、球閥、流量控制導閥及孔板等組成，如下圖所示

　　10—球閥的特點 11—流量控制導閥 12—針型閥 13—螺栓 14—螺母 15—孔板

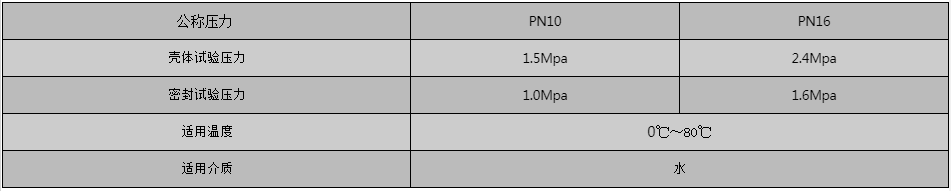

　　三、 主要技術參數

　　流量控制導閥通過感應限流孔板前后壓差來控制主閥的開啟或關閉。當系統流量增加，限流孔板的前后壓差也會相應增加，流量控制導閥感應到升高的壓差而關閉，此時主閥控制室內的壓力增加，主閥的開度變小，使系統流量下降至流量控制導閥所設定的壓差值。當系統流量下降時，限流孔板前后的壓差也相應減小，流量控制導閥打開，主閥控制室內的壓力下降，主閥開度變大，使流量值上升并穩定在設定值上。流量控制導閥上有調節螺栓，可根據系統工況自主設定。

　　五、 安裝

　　1. 在閥門裝配的周圍留出足夠的工作空間以備日后的維護和調試工作。

　　2. 徹底沖洗管道以去除泥土、鐵屑、瓦礫等。忽視這一步會導致閥門失靈。

　　3. 閥門的進口應安裝過濾器，閥門前后安裝隔離閥，便于調試和維護。

　　4. 將閥門安裝于管道時必須使閥體內水流的實際方向與閥體上所鑄的箭頭方向一致。

　　5. 閥門***佳的運行方式是安裝在水平管道上，閥蓋朝上。保證閥門被安裝在適當的位置，便于日后的調試和維護。

　　6. 閥門出口端的流量計離閥門出口的距離要大于8倍的公稱直徑。

　　7. 安裝完畢后，仔細檢查、更換任何損壞的附件、管路或接頭。

　　六、 調試

　　1. 調試時，必須有持續的水流。可在閥后打開泄水口，泄放閥或其它旁通管;

　　2. 關閉球閥10，關閉主閥進出口隔離閥;

　　3. 針閥12出廠設定為1.5圈開度，順時針調節可減小閥門關閉速度;

　　4. 逆時針調節流量導閥11上的螺栓，以至放松，打開球閥10，主閥應處于關閉狀態;

　　5. 全開主閥進出口隔離閥，主閥應處于關閉位置;

　　6. 松開流量導閥11上的高低壓銅管接口，以排出感應管中的空氣，排完后備緊;

　　7. 緩慢地順時針調節流量導閥11上的螺栓，直至主閥開啟。繼續緩慢調節螺栓，每半圈稍停一下，以使主閥反應，直至設定到所需的流量值;

　　8. 如需要，可調節針閥12來調節閥門的開閉速度。

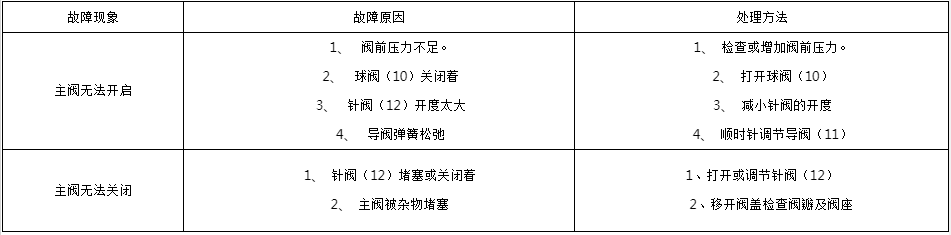

　　七、故障排除
